LWL · CAT · Messtechnik
Spleißen, Auflegen, Messen
Unser Spleiß- und Endauflegeservice arbeitet nicht nur in eigenen Projekten. Elektrobetriebe, Netzbetreiber und Systemhäuser buchen ihn als reine Dienstleistung dazu, wenn im eigenen Team die Technik oder die Zeit fehlt.
Lichtwellenleiter

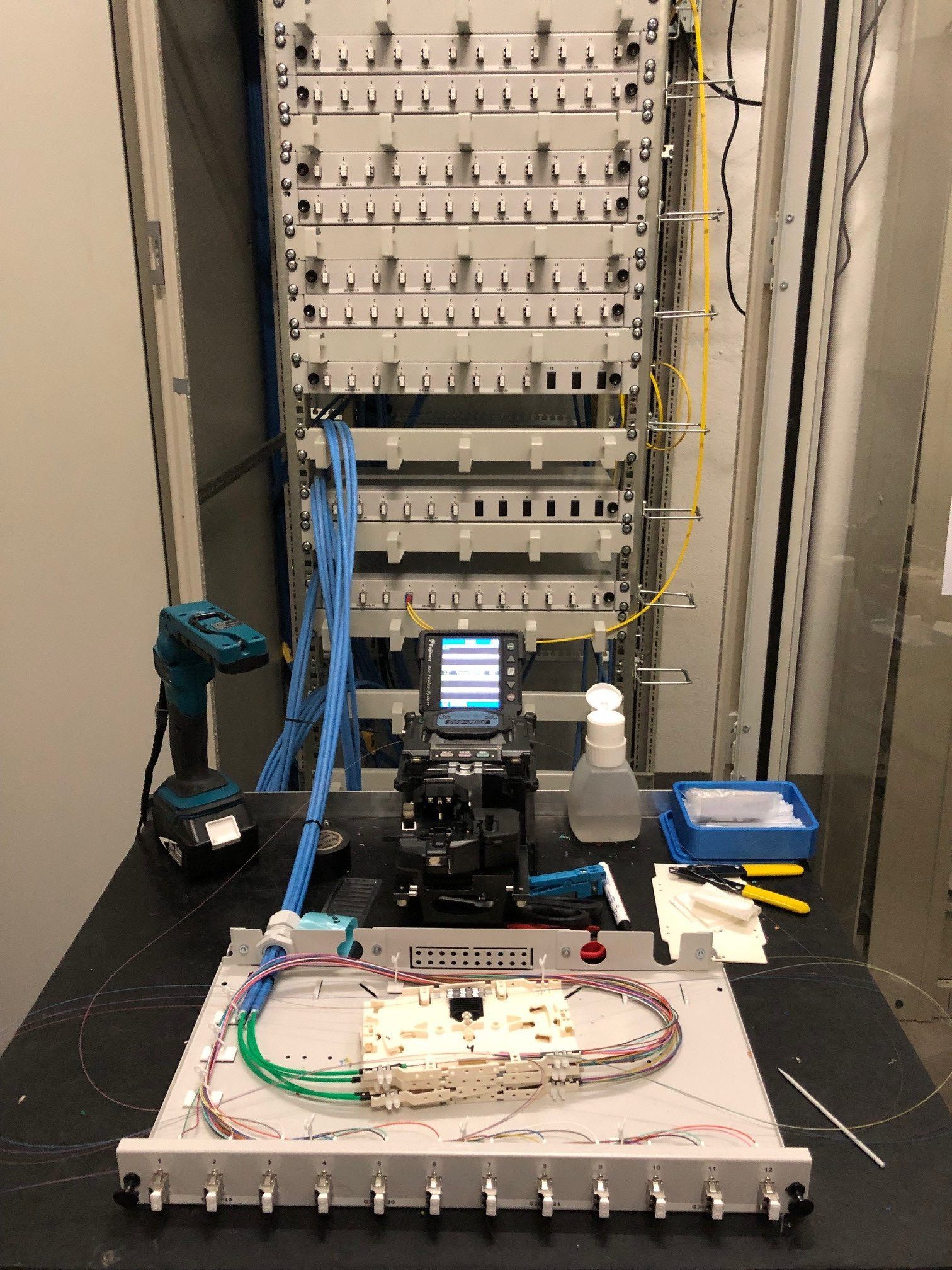

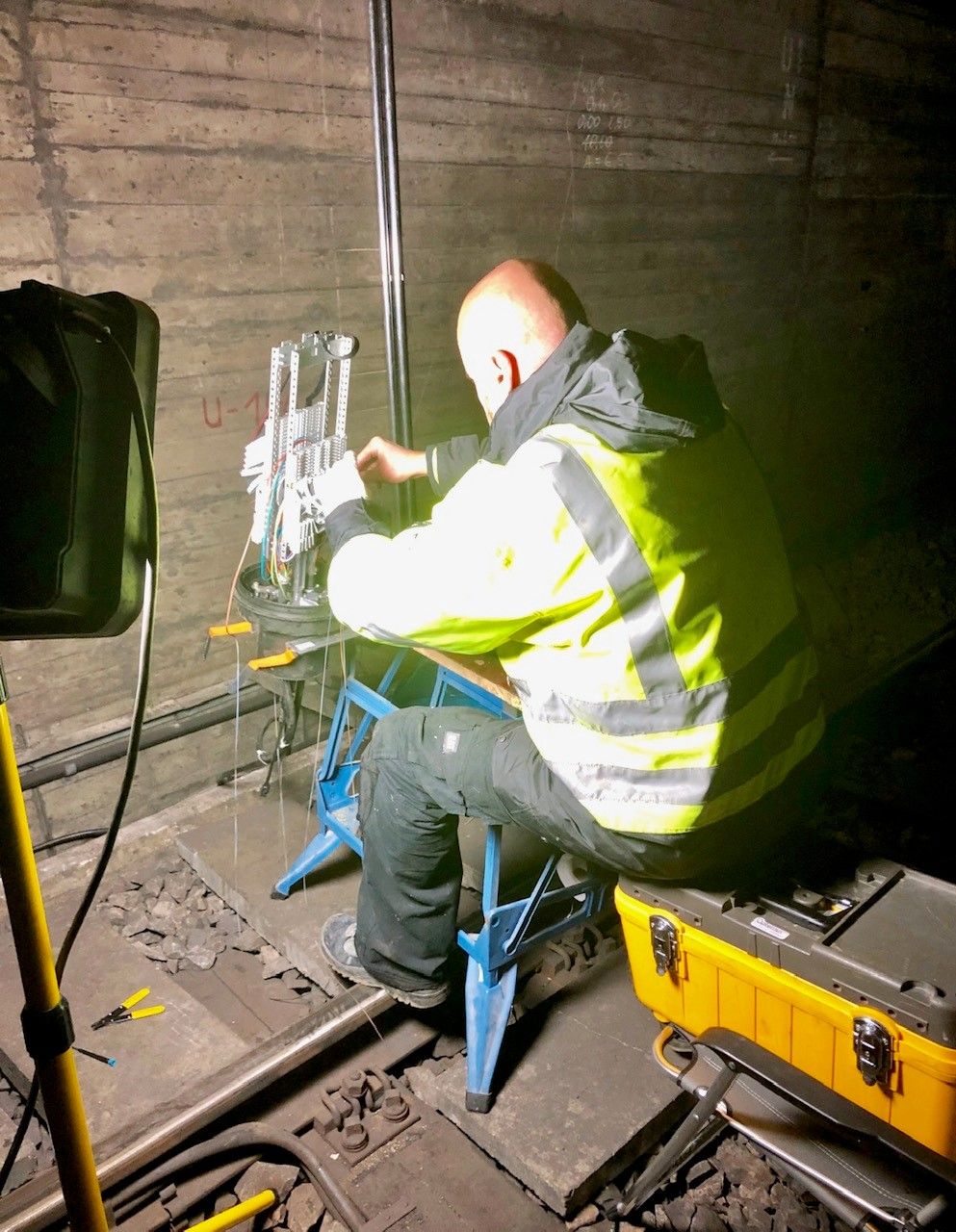

Gespleißt wird mit Fujikura-Technik, in Patchfeldern ebenso wie in FIST-Muffentechnik im Feld. Wir verarbeiten Monomode und Multimode und konfektionieren die gängigen Steckerbauformen.
- Spleißarbeiten an LWL-Patchfeldern und in FIST-Muffen
- Stecker ST, SC, LC und E2000 (APC)
- Monomode und Multimode
- Pigtail-Spleißung und Konfektionierung vor Ort

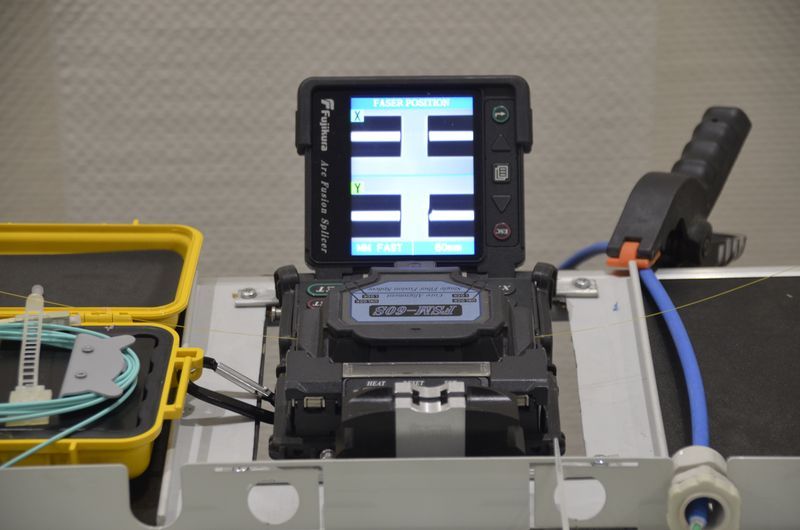

- Spleißtechnik von Fujikura, Messtechnik von EXFO
Kupfer und CAT-Verkabelung

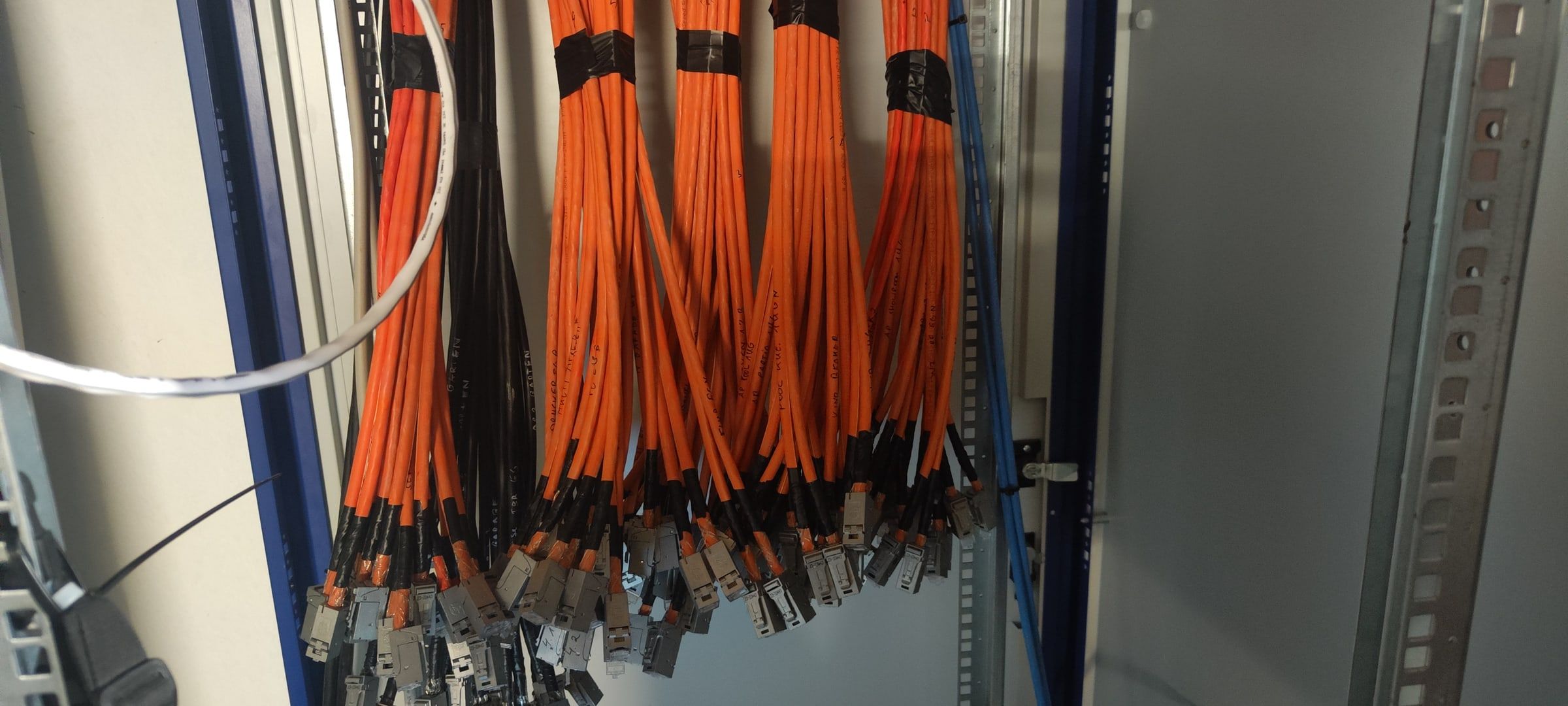

Zum Glasfaserteil gehört das Kupfer dazu: Endauflegen von CAT-Verkabelung auf Patchfelder und Dosen, sauber nach Belegungsplan und anschließend durchgemessen.
Fasertypen im Vergleich
Welcher Fasertyp eine Strecke trägt, entscheidet sich an Dämpfung, modaler Bandbreite und der gewünschten Datenrate. Am Farbcode des Mantels lässt sich meist schon vor der Messung ablesen, womit man es zu tun hat.
Wenn Sie unsicher sind, was bei Ihnen liegt: Wir messen die vorhandenen Fasern durch und sagen Ihnen anhand der Werte, was die Strecke noch trägt.
| Kategorie | Farbcode | Faser | Dämpfung 850 nm | Dämpfung 1310 nm | Modale Bandbreite |
|---|---|---|---|---|---|
| OM1 | orange | 62,5/125 µm | 3,5 dB/km | 1,5 dB/km | — |
| OM2 | orange | 50/125 µm | 3,5 dB/km | 1,5 dB/km | — |
| OM3 | aqua | 50/125 µm | 3,0 dB/km | 1,5 dB/km | 2000 MHz·km |
| OM4 | violett | 50/125 µm | 3,0 dB/km | 1,5 dB/km | 4700 MHz·km |
| OM5 | limette | 50/125 µm | 3,0 dB/km | 1,5 dB/km | 4700 MHz·km |
| OS1 | gelb | 9/125 µm | — | 1,0 dB/km | Monomode |
| OS2 | gelb | 9/125 µm | — | 0,4 dB/km | Monomode |
Welche Reichweite trägt welche Faser
Die zweite Frage nach dem Fasertyp ist immer dieselbe: Wie weit komme ich damit? Die folgenden Werte sind die Reichweiten nach IEEE 802.3, also das, was der Standard zusichert.
Verbindlich für Ihre Strecke ist trotzdem die Messung. Alter, Spleißstellen, Steckverbindungen und Biegeradien kosten Dämpfungsreserve, die in keiner Tabelle steht. Genau deshalb messen wir jede Strecke vor der Übergabe durch.
| Übertragungsrate | OM3 | OM4 | OS2 (Monomode) |
|---|---|---|---|
| 1 Gbit/s | 1000 m | 1000 m | 10 km |
| 10 Gbit/s | 300 m | 400 m | 10 km |
| 25 Gbit/s | 70 m | 100 m | 10 km |
| 40 Gbit/s | 100 m | 150 m | 10 km |
| 100 Gbit/s | 70 m | 100 m | 10 km |
Messen, dokumentieren, zertifizieren
Eine Strecke ist erst fertig, wenn belegt ist, dass sie trägt. Gemessen wird mit EXFO-Technik: Wir führen Bestandsmessungen durch, dokumentieren die Ergebnisse und zertifizieren Glasfasernetze nach den technischen Vorgaben der Deutschen Telekom.
Sie bekommen ein Messprotokoll, das Sie Ihrem Auftraggeber vorlegen können, und eine Dokumentation, mit der Ihr Betrieb später auch etwas anfangen kann.
Häufige Fragen
- Arbeitet TeKoNet auch als Subunternehmer für andere Betriebe?
- Ja, das ist ein wesentlicher Teil dieses Bereichs. Elektro- und Netzwerkbetriebe beauftragen uns für Spleiß-, Auflege- und Messarbeiten, wenn Technik oder Kapazität im eigenen Team fehlen.
- Welche Steckerbauformen werden verarbeitet?
- ST, SC, LC und E2000, auch in APC-Ausführung, jeweils in Monomode und Multimode.
- Womit wird gespleißt und gemessen?
- Gespleißt wird mit Fujikura-Technik, gemessen mit Geräten von EXFO. Für Betriebe, die uns als Subunternehmer beauftragen, ist das meist die erste Frage, deshalb steht es hier.
- Wird nach einer bestimmten Norm zertifiziert?
- Glasfasernetze zertifizieren wir nach den technischen Vorgaben der Deutschen Telekom. Sie erhalten die Messprotokolle zur Weitergabe an Ihren Auftraggeber.
